1. rå materiale& Slutprodukt:
Råmateriale& Formulering | PE-film efter forbruger |
Slutprodukt&forstærker; Output kapacitet | 400 kg / t |
Beskrivelse af det endelige produkt | 1. Fugt: max 8% 2. PE-filmkorn |
2. arbejdstilstand:
Lager / værksted | Dimension (M * M * M): 15 (L) × 5 (B) × 3 (H); Vend maskinen rundt, hvis værkstedet er lille. |
Strømforsyning& Installationskraft | 3-fase, 380 V, 50 Hz; (gør som kunde' s anmodning) |
Ledning / kabler (leveret af kunde) | Ledninger / kabler fra strømforsyning til kontrolskab i denne produktionslinje; alle elektriske kabler fra styreskab til hver maskine. |
Vandforsyningsslange / rør (leveres af kunde) | Vandforsyning til maskiner og puljer |
3. energiforbrug:
Installationskraft | 285Kw (faktisk forbrug 200Kw) |
Vandforsyning | Forbrug: ~ 3 tons i timen genanvendelse af vand. Tryk: 0,6 MPa |
Arbejdskraft | 2 personer |
Bæltetransportør
Fodring med knust film
1.Transportmetode ： Med rem
2. Motorens styrke ： 2,2 kW
3. Arbejdslængde ： 4000 mm
4.Båndets rembredde ： 600mm
5.Transporthastighed ： 1-10m / min
6. Vægt ： 250 kg
7.Dimension ： 3000 x 500x1500mm
8.Råmateriale ： Kulstofstål
Kompaktor
Komprimerer filmen
1.Motoreffekt: AC 75Kw
2. luftkøling motoreffekt: 1,5 kW
3. roterende kniv: 9 stk.
4. fast kniv: 6 stk.
5. råmateriale: rustfrit stål
SJ120 / 33 Enkelt skrueekstruder
Ekstruder med enkelt skrue
1. Skruediameter: 120 mm
2. Skru L / D: 33: 1
3. skruemateriale: 38CrMoA1A
4. omdrejningshastighed: 10-150 omdr./min
5.Motoreffekt: AC 110Kw
6. varmeeffekt: 47 kW
7. køleventilator: 0,25 kW * 5
8.Dimension: 5200 * 1400 * 2500mm
Hydralisk skærmudveksling
Hydraulisk skærmveksler
1.Motoreffekt: 2,2kw
2. Hydraulikstation 10Liter
SJ120 / 10 Enkelt skrueekstruder
Ekstruder med enkelt skrue
1. Skruediameter: 120 mm
2. Skru L / D: 10: 1
3. skruemateriale: 38CrMoA1A
4. omdrejningshastighed: 10-150 omdr./min
5.Motoreffekt: AC 37Kw
6. varmeeffekt: 20 kW
Vandringskæresystem
Filmkorn
1.Motoreffekt: 1,5Kw
2. Pilleblad: SKD-II
3. pumpeeffekt: 4Kw
Centrifugalafvandingsmaskine
Afvanding
1.Motoreffekt: 3Kw
2. rotationshastighed: 1500 omdr./min
3.Dimension: 1350 * 1000 * 2150mm
4. materiale: rustfrit stål

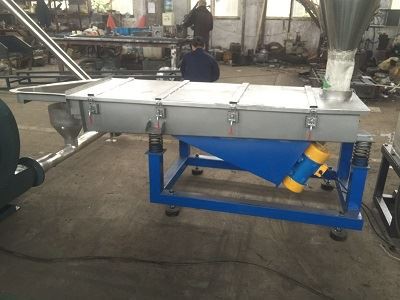

Vibrationsskærm
Vibrationsskærm
1.Materiale: To-lags rustfrit stålnet
2.Motoreffekt: 0.22Kw * 2
Flytransportør
Transportbåndspiller
1.Motoreffekt: 4Kw
2.Materiale: Rustfrit stål
Instrumentskab
Beskrivelse:
1. Vedtagelse af" Omron" importeret temperaturkontrolinstrument, driftstemperaturreguleringen i hver sektion af værtscylinderen er dobbeltkanal PID-kontrol
2. Den vigtigste motor vedtager" Shanghai Ruijian" frekvensomformer, og fodermotoren og pelleteringsmotoren vedtager" Shanghai Ruijian" frekvensomformer til styring af hastigheden.
3. Visning og beskyttelse af hovedtrykket
4. Fransk Schneider AC-kontaktor, trykføler osv.
5. Automatisk kontrollås og alarmfunktioner inkluderer: alarm, når hovedmotoren er overstrøm og overbelastet, og maskinhovedet er overtrykt, og hele processen er beskyttet for at stoppe; olietryk, materialetemperatur selvlåsende funktion og automatisk beskyttelsesanordning til nedlukning
6. Ingen forbindelse mellem instrumentskab og vært
Kornmaskinens hovedmaskiner:
| Varenr. | Tingens navn | Antal | Strøm |
| 1 | Båndtransportør | 1 sæt | 2,2 kW |
| 2 | Φ100 / 28 enkelt skrueekstruder | 1 sæt | 132kW |
| 3 | Compactorr | 1 sæt | 90 kW |
| 4 | Hydraulisk skærmskiftersystem | 1 sæt | 2,2 kW |
| 5 | /100/10 ekstruder med en enkelt skrue | 1 sæt | 55 kW |
| 6 | Hydraulisk skærmskiftersystem | 1 sæt | 2,2 kW |
| 7 | Vandring-ansigtskæresystem | 1 sæt | 2,2 kW |
| 8 | vandrille | 1 sæt | --- |
| 9 | Centrifugal tørretumbler | 1 sæt | 7,5 kW |
| 10 | Vibrationer | 1 sæt | 2 * 0,22kW |
| 11 | Vindtransmissionssystem | 1 sæt | 4kW |
| 12 | Opbevaring Silo | 1 sæt | --- |
| 13 | Elektrisk kontrolboks | 1 sæt | --- |
Maskinens layout:
1.Båndtransportør
2. komprimator
3. enkelt skrue ekstruder maskine
4. hydraulisk skærmbytter
5. enkelt skrue ekstruder maskine
6. hydraulisk skærmbytter
7. vertikal vandringdie ansigt skære system
8.Vandrille
9.Centrifugal tørretumbler
10.Vibrationer
Hovedparameter datablad:
Model | Skruediameter (mm) | L/D | Kapacitet (kg / h) | Hovedmotoreffekt (kw) | komprimeringseffekt (kw) | Linjelængde (m) |
PP / PE-85 | 85 | 25-33 | 200-250 | 75 | 55 | 10 |
PP / PE-100 | 100 | 25-33 | 250-300 | 90 | 55 | 12 |
PP / PE-120 | 120 | 25-33 | 350-400 | 110 | 90 | 15 |
PP / PE-130 | 140 | 25-33 | 400-500 | 132 | 110 | 18 |
PP / PE-160 | 160 | 25-33 | 600-800 | 160 | 110 | 20 |
PP / PE-180 | 180 | 25-33 | 600-800 | 250 | 132 | 26 |
